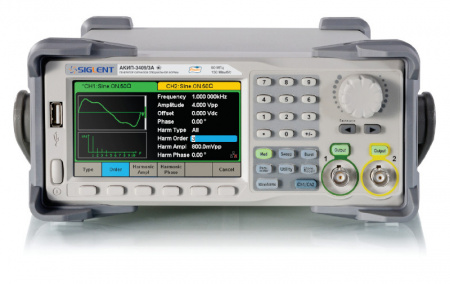

Генератор сигналов специальной формы АКИП-3409/1А - это профессиональное устройство, предназначенное для создания сигналов различных форм и модуляций. С его помощью можно получить высококачественные сигналы в широком частотном диапазоне от 1 мкГц до 10 МГц.
Этот генератор оснащен двумя независимыми выходами и имеет опорный генератор с погрешностью установки частоты ±2,5E-5. Кроме того, существует опция для еще более точной установки частоты с погрешностью ±2×10-7.
Выходной уровень сигнала составляет от 2 мВпик-пик до 10 Впик-пик, а выходной импеданс равен 50 Ом. Для формирования сигналов используются технологии EasyPulse и прямого цифрового синтеза (DDS).
Генератор обладает большой памятью в 16 кБ, что позволяет хранить множество форм сигналов. Стандартно предустановлены 5 видов форм сигналов, но также есть возможность формирования сигнала произвольной формы с дискретизацией до 150 МГц и частотой до 6 МГц.
Преимущества:
- 2 канала (два независимых выхода)
- Разрешение по частоте 1 мкГц
- Разрядность ЦАП 14 бит
- Частота дискретизации 150 МГц
- Память 16 тысяч точек
- Использование технологии EasyPulse для формирования импульсного или прямоугольного сигнала с низким уровнем джиттера
- Использование прямого цифрового синтеза (DDS) для формирования сигналов произвольной формы
- Внутренний опорный генератор: плюс-минус 2,5×10−5 (опция: плюс-минус 2×10−7)
- Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
- Режим формирования сигнала произвольной формы до 6 МГц
- Широкий набор встроенных сигналов произвольной формы: 196 видов
- Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ
- Режим: ГКЧ (свипирование), формирование пакета (Burst)
- Формирование выходного сигнала путем задания гармоник (10 максимум)
- Режим комбинирования формы выходных сигналов по двум каналам
- Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция).
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
75788-19 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.01 |
|
Опорный генератор
|
±2,5×10⁻⁵ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
2 мВ … 10 В пик-пик |
|
Питание
|
187-253 В |
|
Гарантия, (мес)
|
36 |
- Генератор АКИП-3409/1А
- Шнур питания
- CD с ПО
- Кабель USB
- Руководство по эксплуатации
| Выходные параметры | |
| Частотный диапазон (для синуса) | 1 мкГц ... 10 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | плюс-минус 2,5*10-5 (опция: плюс-минус 2х10-7) |
| Выходной уровень (50 Ом) |
2 мВ - 10 Впик-пик (меньше/равно 10 МГц); 2 мВ - 5 Впик-пик (более 10 МГц) |
| Погрешность установки уровня | плюс-минус (1%+1мВпп), 10 кГц син., 0 В смещение |
| Выходное сопротивление | 1 МОм / 50 Ом |
| Синусоида | |
| Коэффициент гармоник |
меньше/равно -60 дБн от 0 до 10 МГц (включительно), меньше/равно-50 дБн свыше 10 МГц до 30 МГц (включительно), меньше/равно -45 дБн свыше 30 МГц до 60 МГц. |
| КНИ (коэффициент нелинейных искажений) | меньше/равно 0,075 % (0 дБм, 10 Гц – 20 кГц) |
| Негармонические составляющие |
меньше/равно-65 дБн от 0 до 10 МГц (включительно), меньше/равно-55 дБн от 10 до 30 МГц (включительно), меньше/равно-40 дБн от 30 до 60 МГц |
| Прямоугольник | |
| Частотный диапазон | 1 мкГц ... 10 МГц |
| Время нарастания/спада |
меньше/равно 4,2 нс (10% ... 90%, 1 Впп, 50 Ом); меньше/равно 3,8 нс (10% ... 90%, 2,5 Впп, 50 Ом) |
| Выброс | менее 3% (100 кГц, 1 Впп, 50 Ом) |
| Перестраиваемая скважность | 0,001 ... 99,999% |
| Джиттер (скз) | меньше/равно 300 пс |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц ... 500 кГц |
| Нелинейность | менее 1% |
| Перестраиваемая скважность | 0,0 ... 100,0% |
| Импульс | |
| Диапазон частот | 1 мкГц ... 12,5 МГц |
| Длительность импульса | От 32,6 нс |
| Погрешность установки длительности | плюс-минус (0,01% + 1 нс) |
| Время нарастания/спада | 16,8 нс ... 22,4 с |
| Диапазон изменения скважности | 0,001% ... 99,999% |
| Выброс | меньше/равно 3% |
| Джиттер (скз) | меньше/равно 300 пс |
| Шум | |
| Полоса частот | 60 МГц (-3 дБ) |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц ... 6 МГц |
| Длина памяти | 16.000 точек |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 150 МГц |
| Джиттер (скз) | 6,7 нс |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Виды запуска | По счету (1 … 1000000 имп. – при минимальной длительности 1 мкс, непрерывный, по строб-импульсу) |
| Начальная/конечная фаза | 0° ... +360° |
| Период повторения | 1 мкс ... 1000 с плюс-минус 1% |
| Источник строб-импульса | Внешний, внутренний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц ... 20 кГц) |
| Коэффициент АМ | 0 ... 120 % (АМ) |
| ФМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц ... 20 кГц) |
| Диапазон установки девиации фазы | 0° ... 360,0º |
| ЧМН, АМН | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %, частота 1 мГц – 50 кГц) |
| ШИМ | |
| Диапазон частот | 1 мГц ... 1 МГц |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| ГКЧ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Время качания | 1 мс - 500 с |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Частотомер | |
| Частотный диапазон | 100 мГц - 200 МГц |
| Измерения | Частота, период, +/- длительность, скважность |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
| Чувствительность | 100 мВскз (менее 100 МГц), 200 мВcкз (100 ... 200 МГц) |
| Параметры дополнительных входов/выходов | |
| Вход/выход внешнего опорного сигнала | 10 МГц; входной уровень: 1,4 ... 3,3 Впик-пик |
| Вход внешней синхронизации | Входной уровень: КМОП; время отклика: меньше/равно 600 нс; входное сопротивление: 100 кОм |
| Выход сигнала синхронизации | Входной уровень: КМОП; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц |
| Выход SYNC | Входной уровень: TTL; длительность импульса: более 500 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц |
| Вход внешней модуляции | Глубина модуляции (100 %) 11 ... 13 В; сопротивление 10 кОм |
| Общие характеристики | |
| ЖК-дисплей | Цветной графический, диагональ 11 см, разрешение: 480х272 |
| Напряжение питания | 220 В (плюс-минус 15 %), 50 / 60 Гц |
| Габаритные размеры | 107 х 260 х 296 мм |
| Масса | 3,43 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
