Анализатор цепей векторный АКИП-6608/2

ГОСРЕЕСТР

Артикул: m-122135

Поверка—Нет

Да
Нет

Характеристики

Внесен в ГосРеестр

—

Да

Номер записи в ГосРеестре СИ

—

94242-24

Мин. частота (кГц)

—

Макс. частота (ГГц)

—

Количество портов

—

Все характеристики

2 820 090 руб./шт

Уточняйте наличие

Нашли дешевле?

В корзину

Купить в 1 клик

Рассчитать доставку

Хочу в подарок

Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

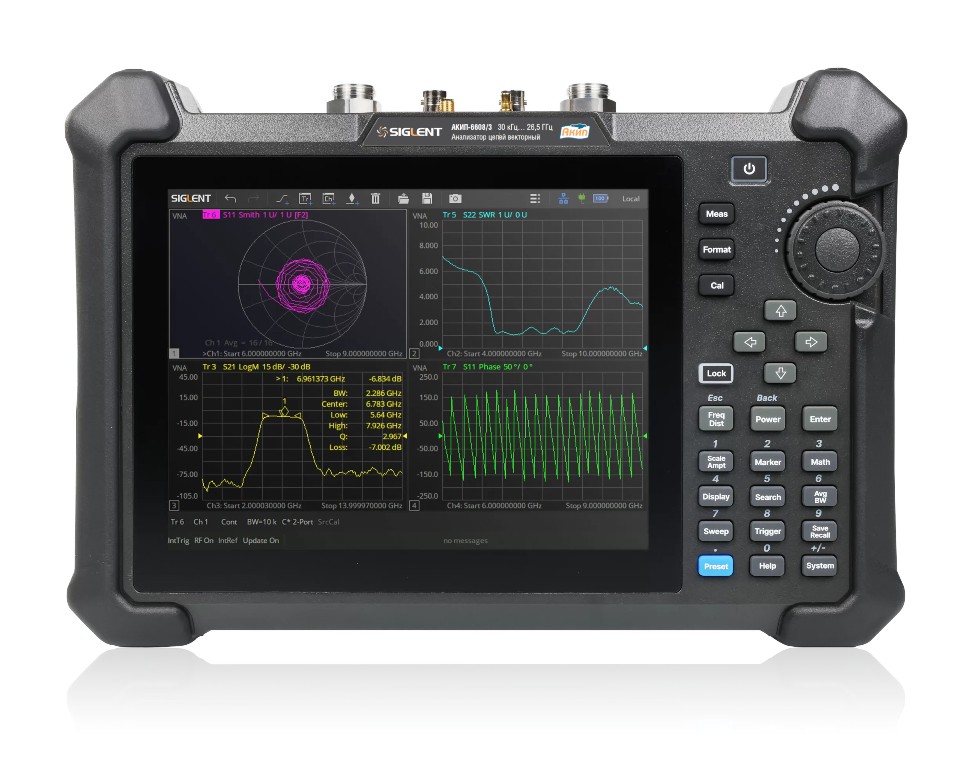

Векторный анализатор цепей АКИП-6608/2 представляет собой современное измерительное решение, предназначенное для анализа высокочастотных компонентов и устройств. Его ключевой особенностью является широкий частотный диапазон от 30 кГц до 20 ГГц, что позволяет применять прибор в различных областях, включая телекоммуникации, радиолокацию и разработку электронных компонентов.

Прибор оснащен двумя встроенными портами, обеспечивающими удобство измерений в режимах передачи и отражения сигнала. Благодаря динамическому диапазону 100 дБ анализатор способен точно фиксировать даже слабые сигналы на фоне помех, что критически важно при тестировании малошумящих устройств. Выходная мощность регулируется в пределах от -45 дБм до 11 дБм, обеспечивая гибкость при работе с различными типами нагрузок.

Высокая точность измерений достигается за счет разрешения 1 Гц по частоте и 0,01 дБ по амплитуде, что делает АКИП-6608/2 незаменимым инструментом для прецизионных исследований. Прибор поддерживает несколько интерфейсов связи, включая USB, LAN и опциональный GPIB, что упрощает интеграцию в автоматизированные измерительные системы.

Удобство эксплуатации обеспечивает сенсорный экран с диагональю 21,34 см, позволяющий оперативно управлять настройками и визуализировать результаты. Автономность работы до 4 часов от встроенного аккумулятора расширяет возможности применения в полевых условиях.

Анализатор внесен в ГосРеестр СИ под номером 94242-24, подтверждая соответствие российским стандартам точности. АКИП-6608/2 сочетает в себе передовые технологии, надежность и удобство, делая его оптимальным выбором для профессионалов в области радиочастотных измерений.

Документы

Госреестр 94242-24 346,8 кб

Расширенные характеристики серия АКИП-6608 476,9 кб

Внесен в ГосРеестр	Да
Номер записи в ГосРеестре СИ	94242-24
Мин. частота (кГц)	30
Макс. частота (ГГц)	20
Количество портов	2
Динамический диапазон	100 дБ
Опорный генератор	±5×10⁻⁶
Диагональ дисплея, дюйм	8,4"
Максимальная выходная мощность	-45 ... 11 дБм
Интерфейс	USB, LAN, HDMI, VGA, DisplayPort
Питание	Встроенный аккумулятор, 100-240 В
Тип дисплея	Сенсорный ЖК
Разрешение дисплея	800 x 600
Гарантия, (мес)	12

Оставить отзыв

У данного товара нет отзывов. Станьте первым, кто оставил отзыв об этом товаре!

Анализатор цепей векторный АКИП-6608/2

Дополнительная комплектация:

SHN900-TDA Программная опция анализа во временной области (TDA)
SHN900-TDR Программная опция рефлектометра (TDR)
SHN900-SA Программная опция анализатора спектра
F603ME Механический калибровочный комплект, тип 3,5 / SMA (папа), 50 Ом, 4 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
F603FE Механический калибровочный комплект, тип 3,5 / SMA (мама), 50 Ом, 4 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
F604MS Механический калибровочный комплект, тип 3,5 / SMA (папа), 50 Ом, 9 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
F604FS Механический калибровочный комплект, тип 3,5 / SMA (мама), 50 Ом, 9 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
F604TS Механический калибровочный комплект, тип 3,5 / SMA (папа и мама), 50 Ом, 9 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
F606TS Механический калибровочный комплект, тип 3,5 / SMA (папа и мама), 50 Ом, 27 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
SEM5000A Модуль электронной калибровки. Конкретная модель модуля выбирается при заказе
ADP-18 Дифференциальный TDR пробник. Полоса пропускания 18 ГГц. Регулируемый зазор наконечников
ADP-26 Дифференциальный TDR пробник. Полоса пропускания 26,5 ГГц. Регулируемый зазор наконечников
ASP-18 Несимметричный TDR пробник. Полоса пропускания 18 ГГц. Регулируемый зазор наконечников
ASP-26 Несимметричный TDR пробник. Полоса пропускания 26,5 ГГц. Регулируемый зазор наконечников
N-SMA-18L Кабельная сборка, N папа - SMA папа, 50 Ом, 18 ГГц, длина 1 метр
N-N-18L Кабельная сборка, N папа - N папа, 50 Ом, 18 ГГц, длина 1 метр
SMA-SMA-18L Кабельная сборка, SMA папа - SMA папа, 50 Ом, 18 ГГц, длина 1 метр
Адаптер GPIB - USB Кабель-адаптер для перехода с USB интерфейса на GPIB
ANT-GPS1 GPS антенна, коннектор SMA-папа, длина кабеля 100 см

Параметр	Значение
	АКИП-6608/1		АКИП-6608/2		АКИП-6608/3
Ключевые спецификации
Диапазон частот	30 кГц … 14 ГГц		30 кГЦ … 20 ГГЦ		30 кГц … 26,5 ГГц
Число портов	2
Разрешение	1 Гц, 0,01 дБ
Диапазон полос пропускания фильтров промежуточной частоты (ПЧ) приемника (IFBW)	10 Гц … 3 МГц
Динамический диапазон (ПЧ 10 Гц)	30 кГц … 50 кГц 60 дБ >50 кГц … 200 кГц 80 дБ >200 кГц … 6,2 ГГц 100 дБ >6,2 ГГц … 9 ГГц 100 дБ >9 ГГц … 20 ГГц 100 дБ >20 ГГц … 26,5 ГГц 70 дБ
ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЬНОГО ПОРТА (ИСТОЧНИК)
Выходная частота
Диапазон частот	30 кГц … 14 ГГц		30 кГЦ … 20 ГГЦ		30 кГц … 26,5 ГГц
Разрешение	1 Гц
Пределы допускаемой относительной погрешности частоты опорного генератора	Стандартное исполнение: ±1*10-6 (23 ± 3°C)
Выходная мощность
Номинальная мощность	-10 дБм
Абсолютная погрешность установки уровня генератора -10 дБм	30 кГц … 20 ГГц ±1,5 дБ >20 ГГц … 26,5 ГГц ±2,5 дБ
Диапазон установки мощности генератора в диапазонах частот (Ps)	30 кГц … 100 кГц -45 дБм … -11 дБм >100 кГц … 25 МГц -45 дБм … -5 дБм >25 МГц … 20 ГГц -45 дБм … -1 дБм >20 ГГц … 26,5 ГГц -45 дБм … -8 дБм
Дискретность установки мощности генератора	0,05 дБ
Нелинейность амплитудной характеристики генератора (для уровня ≥-20 дБм)	30 кГц … 26,5 ГГц ±1 дБ >20 ГГц … 26,5 ГГц ±2 дБ
Чистота выходного сигнала измерительного порта
Гармоники (2-я и 3-я) при 0 дБм	100 кГц … 26,5 ГГц < -10 дБн
Негармонические колебания (при 0 дБм)	< -20 дБн
ВХОД ИЗМЕРИТЕЛЬНОГО ПОРТА
Входная мощность
Максимальная входная мощность	+10 дБм
Защита входа	+27 дБм (ВЧ) или 35 В (постоянный ток)
Абсолютная погрешность измерения уровня мощности (при уровне входного сигнала -15 дБм)	в режиме векторного анализатора цепей 30 кГц … 1 ГГц ±1,5 дБ >1 ГГц … 20 ГГц ±2,0 дБ >20 ГГц … 26,5 ГГц ±2,5 дБ в режиме анализатора спектра (при установленной опции SA) 30 кГц … 1 ГГц ±1,5 дБ >1 ГГц … 20 ГГц ±2,0 дБ >20 ГГц … 26,5 ГГц ±2,5 дБ
Нелинейность приемного тракта при измерении уровня входной мощности	0,5 дБ
Уровень собственного шума приемников, нормализованный к полосе 10 Гц, в диапазоне частот (Nf)	30 кГц … 50 кГц -70 дБм >50 кГц … 200 кГц -90 дБм >200 кГц … 6,2 ГГц -100 дБм >6,2 ГГц … 9 ГГц -90 дБм >9 ГГц … 22 ГГц -100 дБм >22 ГГц … 26,5 ГГц -80 дБм
Перекрестные потери	30 кГц … 100 кГц -95 дБ >100 кГц … 6 ГГц -75 дБ >6 ГГц … 9 ГГц -80 дБ >9 ГГц … 20 ГГц -95 дБ >20 ГГц … 26,5 ГГц -60 дБ
СКО результатов измерений
Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициента передачи и отражения	Модуль: 30 кГц … 26,5 ГГц 1 дБ Фаза: 30 кГц … 26,5 МГц 5°
Нескорректированные характеристики анализаторов (без использования калибровочных наборов)
	30 кГц … 300 кГц		>300 кГц … 1 ГГц	>1 … 6 ГГц		>6 … 26,5 ГГц
Направленность (Ed)	15 дБ		15 дБ	16 дБ		16 дБ
Согласование источника (Es)	11 дБ		16 дБ	16 дБ		18 дБ
Согласование нагрузки (El)	5 дБ		5 дБ	10 дБ		7 дБ
Неравномерность коэффициента отражения (Er)	±1,4 дБ		±1,4 дБ	±1 дБ		±1 дБ
Неравномерность коэффициента передачи (Et)	±1,4 дБ		±1,4 дБ	±1 дБ		±1 дБ
Корректированные характеристики анализаторов (с использованием калибровочных наборов), полоса пропускания 10 Гц, без применения усреднения
	30 кГц … 3 ГГц		>3 ГГц … 6 ГГц		>6 … 26,5 ГГц
Направленность (Ed)	41 дБ		39 дБ		37 дБ
Согласование источника (Es)	36 дБ		30 дБ		29 дБ
Согласование нагрузки (El)	41 дБ		37 дБ		35 дБ
Неравномерность коэффициента отражения (Er)	±0,004 дБ		±0,003 дБ		±0,004 дБ
Неравномерность коэффициента передачи (Et)	±0,06 дБ		±0,09 дБ		±0,11 дБ
Температурная стабильность
Амплитуда	30 кГц … 9 ГГц ± 0,01 дБ/°C >9 ГГц … 26,5 ГГц ± 0,05 дБ/°C
Фаза	30 кГц … 9 ГГц ± 0,1 °/°C >9 ГГц … 26,5 ГГц ± 0,3 °/°C
Время развертки
Старт: 30 кГц Стоп: 14 ГГц/ 26,5 ГГц Полоса ПЧ: 500 кГц	Точки	201	401	1601		6401
	2-порт кал.	28 мс	28 мс	75 мс		300 мс
Старт: 30 кГц Стоп: 14 ГГц/ 26,5 ГГц Полоса ПЧ: 100 кГц	Точки	201	401	1601		6401
	2-порт кал.	30 мс	30 мс	85 мс		340 мс
Старт: 30 кГц Стоп: 14 ГГц/ 26,5 ГГц Полоса ПЧ: 10 кГц	Точки	201	401	1601		6401
	2-порт кал.	60 мс	70 мс	350 мс		1400 мс
Старт: 30 кГц Стоп: 14 ГГц/ 26,5 ГГц Полоса ПЧ: 1 кГц	Точки	201	401	1601		6401
	2-порт кал.	300 мс	500 мс	2500 мс		10000 мс
Верхняя панель

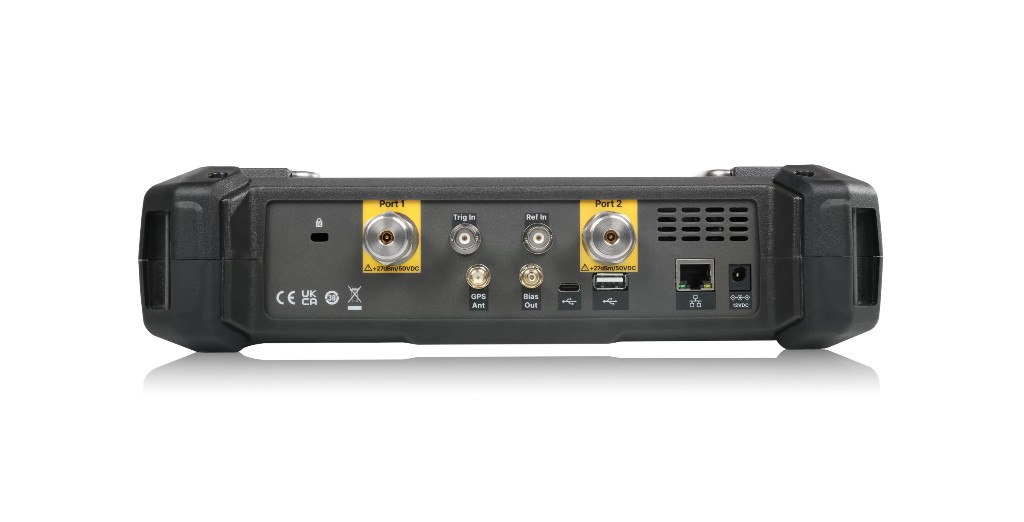

Измерительные порты	3,5 мм (NMD-вилка), 50 Ом. Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток)
Вход GPS антенны	SMA (розетка), 3,3 В, 50 Ом
Выход сигнала смещения	SMB (розетка), 12 … 32 В, 0,1 В шаг
Вход синхросигнала	BNC-тип (розетка), 5 В TTL, 1 кОм
Вход внешнего опорного сигнала	BNC-тип (розетка), 50 Ом, 10 МГц, -5 дБм … 10 дБм
Общие данные
Интерфейс	USB (USBTMC), опция GPIB (USB – GPIB адаптер), LAN
Видео выход	HDMI/VGA/DP
Экран	Цветной сенсорный ЖК, диагональ 21,34 см, разрешение 800x600
Питание*	Встроенная аккумуляторная батарея, до 4-х часов работы. От сети 100 … 240 В (50/60 Гц), 100 … 120 В (400 Гц), автовыбор
Потребляемая мощность	не более 75 Вт
Габаритные размеры	310 х 215 х 78,5 мм
Масса (не более)	3,2 кг
Условия эксплуатации	0 … 40 °С, относительная влажность до 85%
* ВНИМАНИЕ: Для включения и работы прибора, сначала необходимо установить аккумуляторную батарею. Без установленной аккумуляторной батареи прибор не работает, даже при подключении через адаптер питания.

Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.

Все товары категории

Все товары бренда АКИП
