ГОСРЕЕСТР
Артикул:
m-118877
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Тестер электроустановок
Номер записи в ГосРеестре СИ
—
66478-17
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

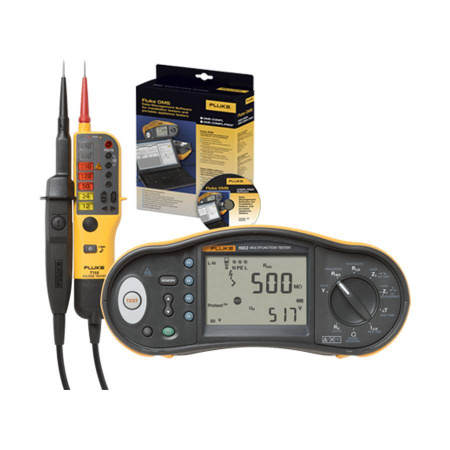

Fluke 1663 SCH - это многофункциональный тестер электроустановок, предназначенный для измерения и анализа электрических сигналов. Комплект состоит из мультиметра Fluke 1663 FC, кабельного набора Fluke SCH-TPL, адаптера Fluke i400 и комплекта дополнительных функциональных модулей.
Fluke 1663 FC оснащен функциями:
- Измерение напряжений (DC/AC), токов, сопротивления, температуры, частоты, качества питания и других.
- Автоматизированный поиск и идентификация проводов.
- Инструменты для анализа сигналов, такие как осциллограф и спектрометр.
Кабельный набор Fluke SCH-TPL включает в себя все необходимые кабели и разъемы для подключения мультиметра Fluke 1663 FC к электрическим сетям.
Адаптер Fluke i400 позволяет использовать Fluke 1663 FC в трудных доступных местах.
Комплект дополнительных функциональных модулей включает в себя модуль измерения температуры, модуль измерения давления, модуль измерения уровня жидкости и модуль измерения скорости вращения.
Преимущества:
- Базовая функциональность: широкий набор функций для измерения и анализа электрических сигналов.
- Высокая точность: точные измерения для надежного анализа.
- Удобство: набор инструментов, адаптер и функциональные модули.
- Гибкость: возможность настройки и расширения функции.
Fluke 1663 SCH подходит для:
- Тестирования и оптимизации электроустановок.
- Обнаружение и устранение проблем с электропитанием.
- Убеждение в соблюдении стандартов качества электроэнергии.
Документы
- Тестер электроустановок Fluke 1663 SCH
- Батареи AA (IEC LR6) (6 шт.)
- Твердый футляр для переноски C1600
- Адаптер для компенсации сопротивления измерительных проводов
- Сверхпрочный шнур питания
- Комплект стандартных измерительных проводов STD
- Ремешок для переноски и крепления на поясе с подкладкой
- Краткое справочное руководство
- Датчик с дистанционным управлением TP165X с кабелем
- Руководство пользователя на CD-ROM
| Измерение напряжения переменного тока | ||
| Диапазон | 500 В | |
| Разрешение | 0,1 В | |
| Погрешность при 45–66 Гц | 0,8% + 3 | |
| Входной импеданс | 360 кОм | |
| Защита от перегрузки | 660 В ср.кв.знач. | |
| Проверка целостности цепи (RLO) | ||
| Диапазон (автоматический выбор диапазона) | 20 Ом / 200 Ом / 2000 Ом | |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | |
| Напряжение разомкнутой цепи | 4 B | |
| Измерение сопротивления изоляции (RISO) | ||
| Испытательные напряжения | 50–100–250–500–1000 В | |
| Погрешность испытательного напряжения (при номинальной силе испытательного тока) | +10%, –0% | |
| Испытательное напряжение | 50 В 100 В 250 В 500 В 1000 В | |
| Диапазон сопротивления изоляции | 20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм | |
| Разрешение | 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм | |
| Испытательный ток | 1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм | |
| Импеданс контура и линии (ZI) | ||
| Диапазон | 10 Ом / 0,001 Ом / Режим больших токов мОм | |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | |
| Предполагаемый ток короткого замыкания на землю, проверка PSC | ||
| Диапазон | 1000 А / 10 кА (50 кА) | |
| Разрешение | 1 А / 0,1 кА | |
| Вычисление | Предполагаемый ток короткого замыкания на землю (PEFC) или предполагаемый ток короткого замыкания (PSC) определяется путем деления измеренного напряжения сети на измеренное сопротивление контура (L-PE) или сопротивление линии (L-N) соответственно. | |
| Проверка УЗО, проверяемые типы УЗО | ||
| Тип УЗО | AC¹ G²,S³ | |
| Модель 1663 | A = «4», AC¹, G²,S³ | |
| Примечания | ¹Реагирует на переменный ток ²Общего типа, без задержки ³С временной задержкой = «4»Реагирует на импульсный сигнал = «5»Реагирует на сглаженный сигнал постоянного тока | |
| Проверка скорости размыкания (ΔT) | ||
| Настройки тока¹ | 10–30–100–300–500–1000 мА — ВАр 10–30–100 мА | |
| Множитель | x½, x1 x5 | |
| Диапазон измерений | УЗО тип G | 310 мс 50 мс |
| УЗО тип S | 510 мс 160 мс | |
| Примечания | ¹1000 мА только тип AC 700 мА максимум тип A в режиме вар режим вар недоступен для типа B. | |
| Измерение тока размыкания УЗО/FI/Проверка пилообразного сигнала(IΔN) | ||
| Диапазон тока | от 30 % до 110 % номинального тока УЗО¹ | |
| Размер ступени | 10 % от IΔN² | |
| Время задержки при замыкании контактов | Тип G | 300 мс/ступень |
| Тип S | 500 мс/ступень | |
| Погрешность измерений | ±5 % | |
| Указанные диапазоны тока размыкания (EN 61008-1) | 50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B | |
| Примечания | ¹30–150 % для типа A IΔN > 10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B | |
| Проверка сопротивления заземления (RE) | ||
| Диапазон | 200 Ом / 2000 Ом | |
| Разрешение | 0,1 Ом / 1 Ом | |
| Частота | 128 Гц | |
| Выходное напряжение | 25 В | |
| Общие технические характеристики | ||
| Размер (Д x Ш x В) | 10 x 25 x 12,5 см | |
| Масса (с батареями) | 1,3 кг | |
| Размер и количество батарей | Тип АА, 6 шт. | |
| Уплотнение | IP40 | |
| Безопасность | Соответствует требованиям EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010 2-ая редакция | |
| Перенапряжение | CAT III / 500В; CAT IV 300В | |
| Производительность | от EN61557-1 до EN61557-7 вторая редакция и EN61557-10 вторая редакция | |
