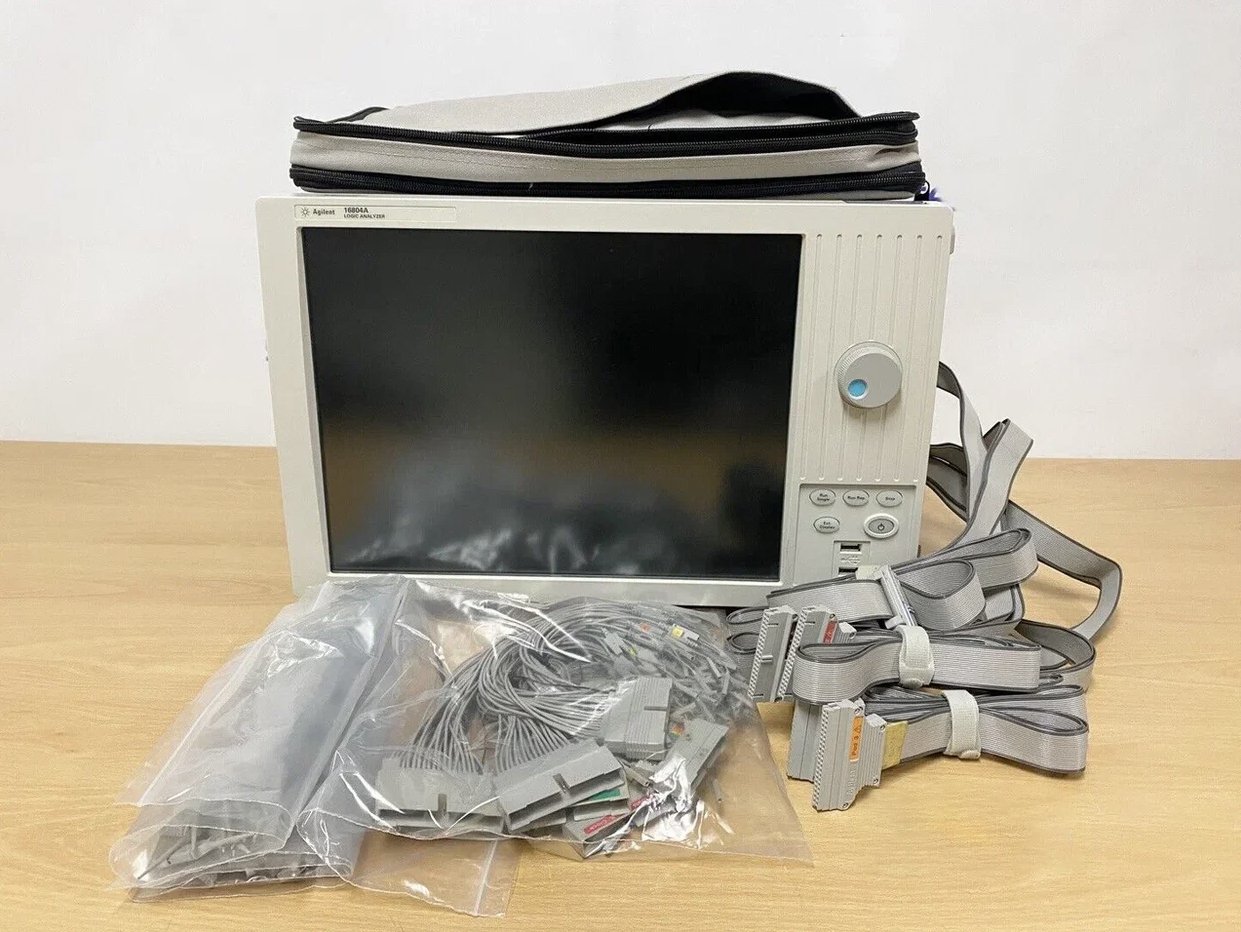

Логический анализатор Agilent 16804A — это высокопроизводительное устройство, предназначенное для детального исследования цифровых схем и систем. Он оснащен 136 каналами, что позволяет проводить анализ сложных многосигнальных конфигураций с высокой степенью точности. Благодаря мощной функциональности и высокой скорости обработки данных, прибор отлично справляется с диагностикой и отладкой цифровых устройств, микропроцессорных систем и высокоскоростных интерфейсов.

Одна из ключевых особенностей Agilent 16804A — технология Timing Zoom, обеспечивающая частоту дискретизации 4 ГГц (250 пс). Это позволяет фиксировать мельчайшие изменения во временных диаграммах и проводить анализ с высокой степенью детализации. Максимальная частота сбора данных при анализе временных диаграмм составляет 500 МГц (2,0 нс) при использовании всех каналов, что делает его универсальным инструментом для работы с различными цифровыми сигналами.

Глубина памяти прибора достигает 64 К выборок, что дает возможность фиксировать продолжительные последовательности данных для последующего анализа. Для еще более детального изучения цифровых процессов предусмотрена опция увеличения глубины памяти до 32 М, что особенно полезно при работе со сложными алгоритмами или длительными циклами обработки.

Благодаря мощным инструментам анализа и гибкости в настройке, Agilent 16804A становится незаменимым прибором для разработчиков цифровой электроники, инженеров по верификации и специалистов, занимающихся тестированием микропроцессорных систем. Высокая скорость обработки, точность измерений и возможность детального изучения временных диаграмм позволяют эффективно выявлять ошибки и оптимизировать работу цифровых устройств.
