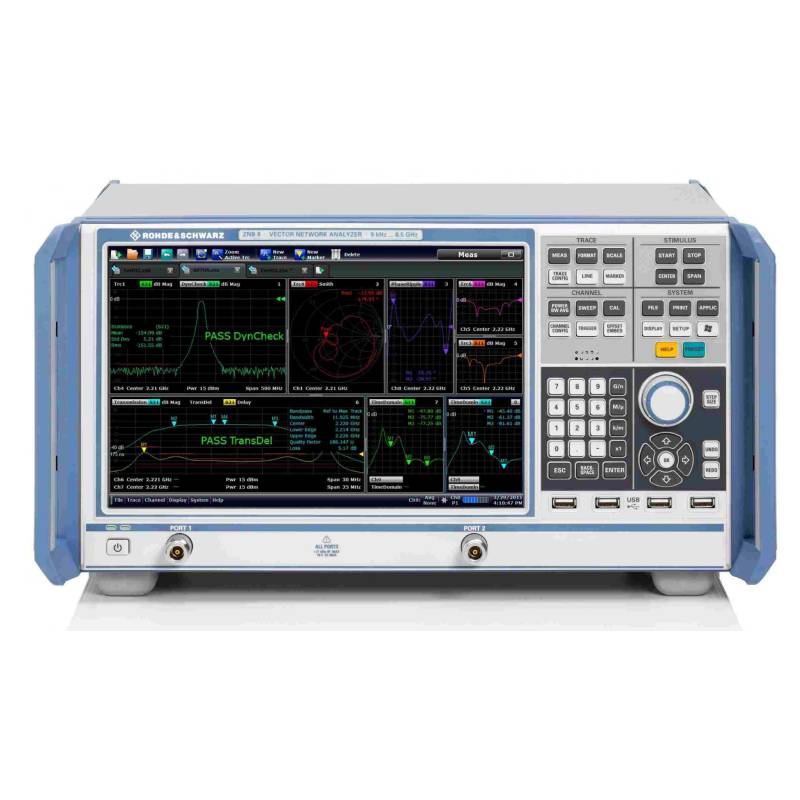

Анализатор цепей векторный Rohde & Schwarz ZNB8

Анализатор цепей векторный Rohde & Schwarz ZNB8 представляет собой высокоточный измерительный прибор, предназначенный для анализа параметров радиочастотных и микроволновых компонентов в диапазоне частот от 9 кГц до 8,5 ГГц. Этот диапазон позволяет использовать устройство как в низкочастотных приложениях, так и в области СВЧ, включая разработку и тестирование антенн, усилителей, фильтров и других радиочастотных устройств. Благодаря своей исключительной точности и функциональности, ZNB8 зарегистрирован в Государственном реестре средств измерений под номером 49105-12, что подтверждает его соответствие высоким требованиям метрологических стандартов.

Ключевой особенностью прибора является его высокая разрешающая способность по частоте — всего 1 Гц, что обеспечивает детальный анализ даже самых узких резонансных участков. Векторный анализатор оснащён четырьмя измерительными портами с разъёмами типа N (female), что позволяет проводить многоканальные измерения, оптимальные при исследовании сложных систем. Все измерения осуществляются при импедансе 50 Ом, что является отраслевым стандартом для большинства ВЧ-устройств.

ZNB8 отличается высокой стабильностью опорного генератора, обеспечивая отклонение частоты не более ±1 × 10⁻⁶ в год, что делает его надёжным инструментом при длительных измерениях и критичных к фазе задачах. Количество точек на трассу может достигать 100 001, что даёт возможность построения крайне детализированных графиков частотных характеристик. Измерительные полосы варьируются от 1 Гц до 1 МГц, благодаря чему обеспечивается гибкость настройки анализа под конкретную задачу.

Динамический диапазон превышает 130 дБ, а в типичных условиях достигает 140 дБ, что позволяет уверенно анализировать как очень слабые, так и сильные сигналы. Выходная мощность варьируется в пределах от -55 дБм до +13 дБм, обеспечивая широкие возможности тестирования компонентов с различными уровнями чувствительности.

Интерфейсы LAN, USB и DVI позволяют удобно интегрировать анализатор в лабораторные и производственные системы, а наличие опционального GPIB (ZNB-B10) делает его совместимым с традиционным оборудованием. Сенсорный цветной дисплей диагональю 12,1 дюйма с разрешением 1280×800 пикселей обеспечивает комфортную и интуитивную работу с интерфейсом прибора, упрощая процесс настройки и анализа. В результате, ZNB8 представляет собой мощный и точный инструмент, отвечающий требованиям современного измерительного оборудования.
