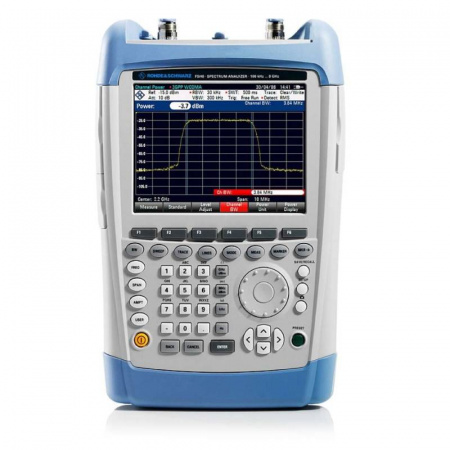

Анализатор спектра Rohde & Schwarz FSH13 (FSH13.23) представляет собой высокоточный портативный прибор, сочетающий в себе профессиональные возможности лабораторного оборудования с удобством мобильного использования. Этот анализатор охватывает широкий диапазон частот от 9 кГц до 13,6 ГГц, что делает его универсальным решением для измерений в сфере радиочастотной и СВЧ-техники. Модель зарегистрирована в Государственном реестре средств измерений под номером 57849-14, что подтверждает её официальную сертификацию и допуск к применению в профессиональной среде.

Устройство оснащено встроенным предусилителем, который позволяет значительно улучшить чувствительность прибора. Это особенно важно при измерении слабых сигналов — средний уровень собственных шумов при включенном предусилителе составляет менее -147 дБм, а типичное значение достигает -150 дБм, обеспечивая точную регистрацию даже на самых низких уровнях мощности. Следящий генератор, интегрированный в конструкцию, расширяет возможности анализа, позволяя проводить сквозные измерения и проверку пассивных компонентов, а наличие КСВН-моста даёт возможность оперативной оценки согласования устройств и линий передачи.

Высокая точность воспроизведения частоты на уровне 1 х 10⁻⁶ и фазовый шум, не превышающий -120 дБн на смещении 1 Гц (типовое значение — -127 дБн), гарантируют достоверность измерений и отсутствие паразитных помех. Максимальная полоса демодуляции достигает 20 МГц, что позволяет анализировать даже широкополосные сигналы. Прибор демонстрирует отличные нелинейные характеристики: точка пересечения третьего порядка превышает 10 дБмВт, а номинальное значение составляет +15 дБмВт.

Для отображения результатов используется цветной ЖК-дисплей с диагональю 6,5 дюймов и VGA-разрешением, обеспечивающий высокую детализацию спектральных графиков и удобство работы даже в полевых условиях. Набор детекторов, включая пиковый, автопиковый, среднеквадратичный и квазипиковый (опционально), делает возможным гибкий выбор режима анализа в зависимости от задачи. Устройство поддерживает современные интерфейсы LAN, USB и работу с SD-картами, что упрощает интеграцию в существующую инфраструктуру и позволяет быстро сохранять или передавать данные.

Таким образом, FSH13.23 — это надежный инструмент для точного анализа спектра в широком диапазоне частот, сочетающий профессиональные характеристики и портативный формат, что делает его идеальным решением для использования как в лабораториях, так и на выезде.
